In der Schweiz werden jährlich rund 600 Mio. Franken in das erdverlegte Rohrleitungsnetz der Trinkwasserversorgung investiert [1]. Wegen ihrer geringen Schadensraten und Zuverlässigkeit der geschweissten Verbindungen haben sich PE-Rohrleitungen gegenüber anderen Rohrmaterialien durchgesetzt. Mittlerweile nehmen sie den grössten Materialanteil des erdverlegten Leitungsnetzes der Trinkwasserversorgung ein [2]. Damit der Zustand des Rohrleitungsnetzes auch künftigen Generationen transparent in einem Leitungskataster zur Verfügung steht, ist eine lückenlose Dokumentation beim Bau und Unterhalt der Rohrleitungen notwendig. Zur Dokumentation an PE-Schweissverbindungen verweisen die SVGW-Richtlinien W4 für Wasserverteilung, G2 für Gasrohrleitungen und F2 für Fernkälte- und Anergienetze auf die Richtlinie DVS 2207 [3]. Hierin wird empfohlen, die Verfahrensdaten in Schweissprotokollen oder auf Datenträgern zu dokumentieren.
Zurzeit liegen die notwendigen Informationen rund um das Leitungskataster in Form unzähliger Einzeldokumente dezentral vor. Eine lückenlose Dokumentation mit handschriftlichen Protokollen ist für den PE-Schweisser auf der Baustelle eine grosse Hürde und der bürokratische Aufwand wird daher oft gescheut. Gelegentlich gehen Dokumente beim Transfer von der Baustelle bis ins Ordner-Archiv verloren. Das Auffinden der notwendigen Informationen in den Archiven gestaltet sich langwierig und schwierig. Entweder fehlen Daten oder es entstehen «Datenfriedhöfe», die aufgrund der ressourcenintensiven Suche niemand nutzt.

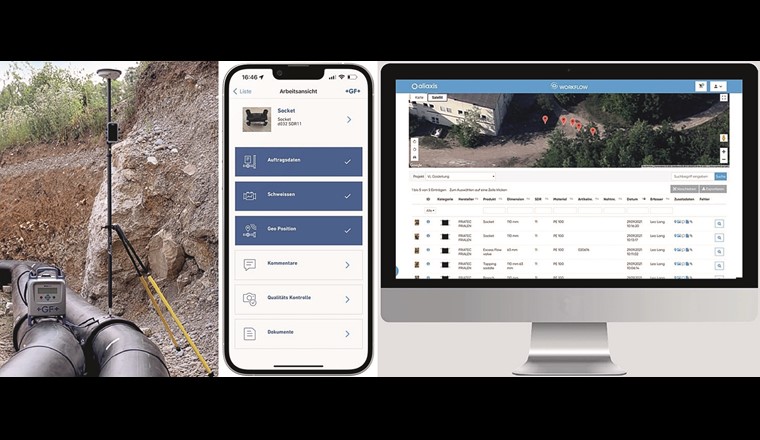

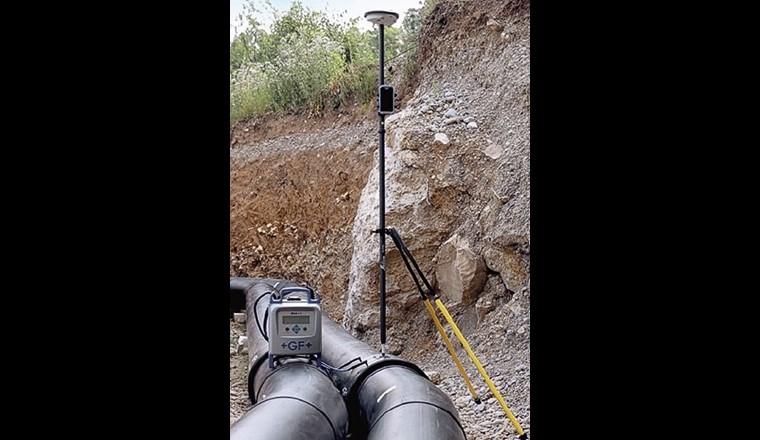

Digitale Lösungen bieten GF Piping Systems mit CONNECT Conrivo oder aliaxis mit WorkFlow. Bei beiden Lösungen erfolgt die Dokumentation der Baustellendaten mit den üblichen Hilfsmitteln des PE-Schweissers (Scannen des Schweissbarcodes) und wird durch klar geführte Prozesse in einer App erweitert, um zusätzliche Informationen wie GPS-Daten, Fotos, Rohrlängen einfach zu ergänzen. Die gebündelten Daten (GPS, Schweissdaten, Material-Rückverfolgbarkeitsdaten, Rohrlängen, Fotos etc.) werden in der Cloud verschlüsselt gesichert und sind vor unerlaubtem Zugriff geschützt. Dies erlaubt den Projektverantwortlichen einen Online-Zugriff auf die erfassten Baustellendaten via Browser in Echtzeit, was auch die Abnahme von Teilabschnitten erleichtert und eine Rückverfolgbarkeit der einzelnen Arbeitsschritte jederzeit zulässt. Dank der Dokumentation des Projektfortschritts wird eine einfache und fristgerechte Abrechnung aller Materialien und Dienstleistungen ermöglicht.
Baustellendaten an PE-Rohrverbindungen lassen sich einfach und zuverlässig erfassen und weiterverarbeiten. Die elektronische Datenerfassung ist deutlich schneller und viel zuverlässiger als das Ausfüllen handschriftlicher Protokolle. Dies spart Zeit und Kosten. Baustellendaten können lückenlos erfasst werden, der Datentransfer ist sicher und erfolgt in Echtzeit. Auswertungen und Qualitätsüberwachung sind während des Projektfortschritts online vom Büro aus möglich und erlauben Korrekturen schon vor der Abnahme von Teilabschnitten. Während der späteren Nutzungsdauer hilft es Versorgungsunternehmen, mittels Rückverfolgbarkeitsdaten potenzielle Schäden zu begrenzen.

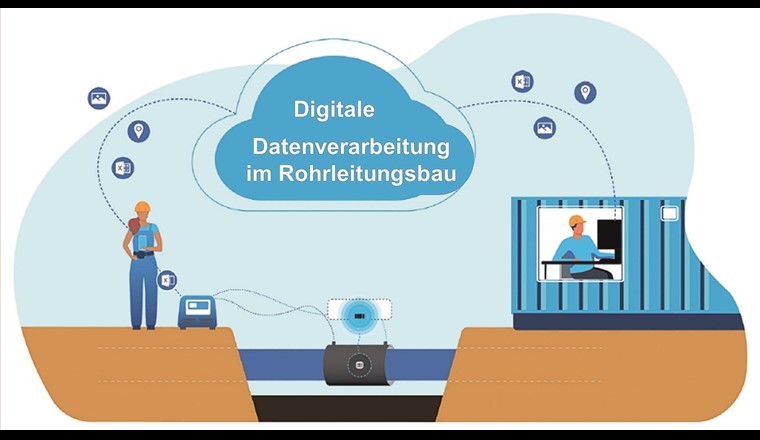

Für korrosionsfreie PE-Rohrleitungen werden einfache und baustellengerechte Lösungen zur digitalen Datenverarbeitung im Rohrleitungsbau angeboten, die in allen Bereichen – von der Planung bis zur Abnahme – Ressourcen schont und die Dokumentation zuverlässiger und sicherer macht. Eine lückenlose, elektronische Datenverarbeitung sichert langfristig die Qualität der Infrastruktur in den Versorgungsnetzen.
[1] SVGW: Investitionen Leitungsnetz: https://www.svgw.ch/wasser/kommunikationstools/wasserversorgung/verteilung/
[2] SVGW (2021): Statistik W15001, Abb. 1.8: https://www.svgw.ch/shopregelwerk/produkte/w15001-df-wasserstatistik-2021-betriebsjahr-2020-pdf-erweiterte-ausgabe/
[3] Deutscher Verband für Schweissen und verwandte Verfahren e. V.: «Schweissen von thermoplastischen Kunststoffen – Heizelementschweissen von Rohren, Rohrleitungsteilen und Tafeln aus PE» des Deutschen Verbands für Schweissen und verwandte Verfahren e. V.
Mehr Informationen zu PE-Rohrleitungen in den Bereichen Trinkwasser, Gas und Anergie:
https://vkr.ch
